ylzzcom永利总站线路检测ylzzcom永利总站线路检测岳健广教授及其团队成员在国内建筑工程领域著名期刊《建筑结构学报》发表题为“3D打印混凝土硬化后断裂机理试验研究”的研究论文。论文第一作者及通讯作者为岳健广教授，共同作者还有课题组研究生张怀奎、仝飞。

我国正在围绕建筑业高质量发展总体目标，以大力发展建筑工业化为载体，以数字化、智能化升级为动力，创新突破相关核心技术。3D打印被认为是数字化制造业的核心技术，并被一些世界大国列为工业制造重点发展计划。对3D打印混凝土而言，由于打印工艺影响因素众多，导致其材料性能复杂、各向异性显著，现行国内外主流混凝土结构设计规范已不再适用。同时，关于3D打印混凝土力学特性的系统研究亦十分缺乏，这些都制约了3D打印混凝土技术对建筑业转型升级的推动作用。

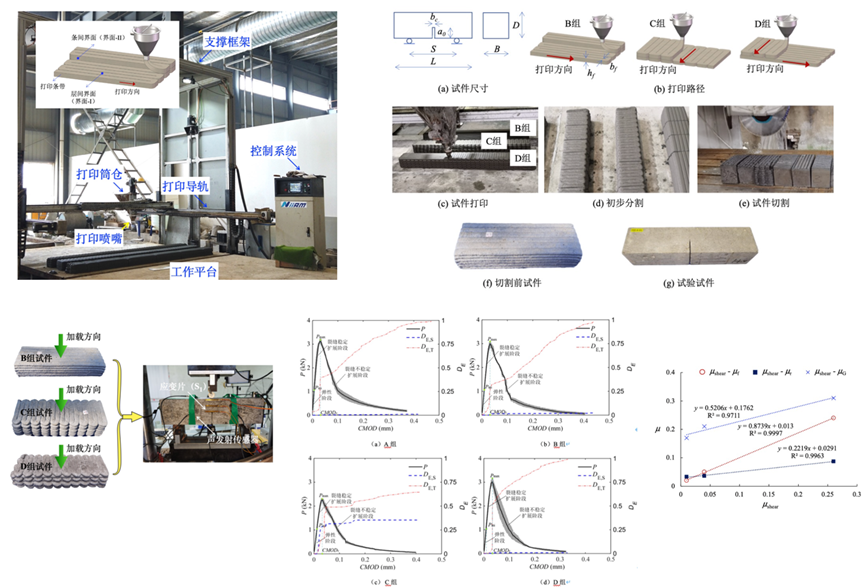

鉴于此，近两年课题组聚焦3D打印混凝土的非线性力学行为研究，开展了打印混凝土、打印碳纤维混凝土、打印钢纤维混凝土断裂性能、受拉受压、界面粘结方面的试验工作。此次发表的论文针对3D打印混凝土硬化后断裂机理，首先制备了具有合适的硬化速率、可挤出性、触变性和可建造性的3D打印混凝土材料。其次，针对常规浇筑混凝土和三种不同打印路径混凝土，开展了劈裂抗拉强度和三点弯试验，利用声发射技术监测了断裂过程。结果表明：打印混凝土的劈裂抗拉强度、抗弯强度、延性和断裂能均小于常规浇筑混凝土；当荷载方向上的打印条带之间的界面数量增加时，断裂面上材料完整性被削弱程度愈大，上述力学性能愈差；打印混凝土内部界面对微裂缝的开裂模式具有影响。论文提出了衰减系数以反映微观断裂与打印混凝土宏观断裂力学性能之间的关系，发现剪切微裂缝数量占比的增加近似与抗弯强度、延性、断裂能的减小呈线性关系。

文章在线网址：https://kns.cnki.net/kcms/detail/11.1931.TU.20210816.1344.010.html

作者：ylzzcom永利总站线路检测  审核：方海
