ylzzcom永利总站线路检测ylzzcom永利总站线路检测王俊教授及其团队成员在中科院硅酸盐类一区SCI TOP学术期刊《Ceramics International》发表题为“Assessment of recycling use of GFRP powder as replacement of fly ash in geopolymer paste and concrete at ambient and high temperatures”研究论文。该论文第一作者及通讯作者为王俊教授，研究生郑楚继为学生一作，共同作者还有ylzzcom永利总站线路检测材料学院莫立武教授、美国西弗吉尼亚大学Hota GangaRao教授和梁瑞凤教授。
王俊教授研究团队针对大量玻璃纤维增强复合材料（GFRP）废弃物引起的环境问题，基于玻璃纤维最主要的组分为SiO2和Al2O3，均属于硅铝酸盐系纤维，当纤维粉末粒径在40μm以下能在碱环境中释放硅氧四面体与铝氧四面体，形成致密的三维网格聚合胶凝体，提出将回收GFRP粉末部分替代粉煤灰，制备地聚物胶凝材料和地聚物混凝土，开展回收GFRP粉末/粉煤灰地聚物常温和高温性能研究，理清GFRP粉末/粉煤灰复合体系地聚合反应机理，证实了GFRP粉末部分替代粉煤灰可以提高反应活性。当GFRP粉末含量为30 wt.%、碱溶液浓度为85%、液固比为0.65、碱溶液模量为1.3时，地聚物胶凝材料的抗压强度和抗折强度均达到最佳。微观结构分析表明，GFRP粉末/粉煤灰基地聚物主要凝胶产物为N-A-S-H与C-S-H或C-A-S-H凝胶共存。在600℃以下，回收GFRP粉末/粉煤灰地聚物混凝土的力学性能优于粉煤灰地聚物混凝土，在900℃时，回收GFRP粉末/粉煤灰地聚物混凝土力学性能与粉煤灰地聚物混凝土相当。该研究成果为工业废弃GFRP粉末提供了绿色、高效、经济的回收利用新方法。
文章在线网址：https://doi.org/10.1016/ j.ceramint.2022.01.293。
G

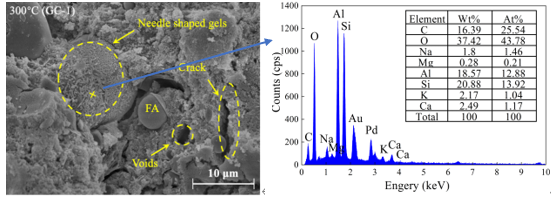

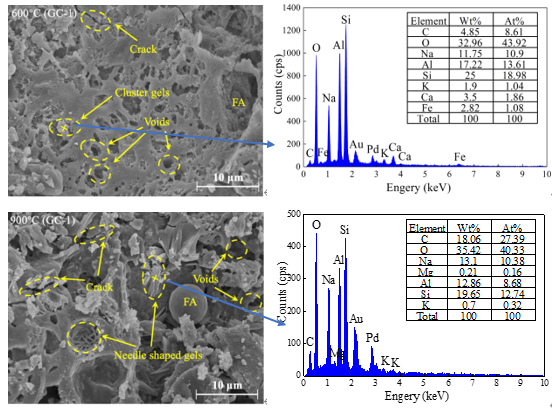

GFRP粉末/粉煤灰地聚物混凝土（GFRP粉末含量30%）在不同高温下的微观图
